LED數碼管驅動芯片
LED數碼管驅動芯片選型表
|
驅動IC型號 |
接口 |
電流范圍 |
電流等級 |
灰度等級 |
電流精度 |
行掃描數 |
列通道數 |
點陣數 |
地址譯碼 |
低功耗 |
工作電壓 |
封裝 |
|
VM8064QN |
2線20MHz |
6~30mA |
64 |
256 |
6% |
8 |
8 |
64(8x8) |
支持 |
支持 |
2.9～5.5V |
QFN20 |
|
VM8088QN |
2線20MHz |
6~30mA |
64 |
256 |
6% |
8 |
11 |
88 (8x11) |
支持 |
支持 |
2.9～5.5V |
QFN24 |
|
VM8096QN |
2線20MHz |
6～30mA |
64 |
256 |
5% |
8 |
12 |
96 (8x12) |
支持 |
支持 |
2.9～5.5V |
QFN24 |
|
VM8128QN |
2線20MHz |
6～40mA |
64 |
256 |
5% |
8 |
16 |
128 (8x16) |
支持 |
支持 |
2.9～5.5V |
QFN28 |
|
VM8135QN |
2線20MHz |
6～30mA |
64 |
256 |
5% |
9 |
15 |
135(9x15) |
支持 |
支持 |
2.9～5.5V |
QFN28 |
|
VM8144(工業級) |
2線20MHz |
1.5～45mA |
64 |
256 |
5% |
12 |
12 |
144 (12x12) |
支持 |
支持 |
3.1～5.5V |
QFN32、QFN40 |
|

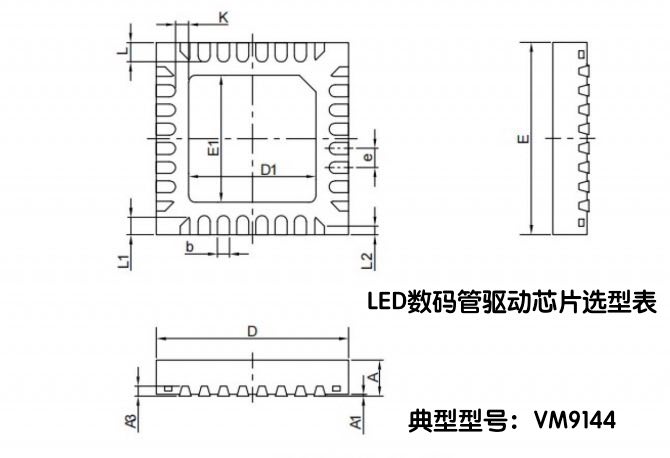

VM9144 |
2線20MHz |
1.5～30mA |
64 |
256 |
5% |
12 |
12 |
144 (12x12) |
支持 |
支持 |
2.9～5.5V |
QFN32 |
LED 數碼管驅動是指通過電路或芯片控制 LED 數碼管顯示數字、字符或符號的技術。其核心目標是實現亮度均勻、低功耗、高可靠性的顯示，并簡化與微控制器（如單片機）的接口。
一、專用驅動芯片驅動
原理：使用集成驅動芯片替代單片機直接控制，芯片內部集成譯碼、鎖存、驅動電路。
特點：
優點：大幅節省 I/O 口（僅需 2-3 根線，如 SPI/I²C 接口），支持亮度調節、自動掃描等功能。開發難度低。
二、關鍵技術與設計要點
1. 電流控制（恒流驅動）
目的：避免電壓波動導致亮度不均，延長數碼管壽命。
2. 接口協議（I²C）
I²C（兩線式串行總線）：低速同步通信，僅需 SCL（時鐘）和 SDA（數據）兩根線。
三、典型應用場景
1. 消費電子
電子鐘 / 計時器。
顯示面板：白色家電顯示面板，如微波爐 / 空調面板。
2. 工業儀表
計數器 / 萬用表。
工業控制器。
3. 公共顯示
公交車站顯示屏：大尺寸數碼管 + 恒流驅動芯片。
電梯樓層顯示器：動態掃描驅動，實時顯示樓層號，需抗電磁干擾設計。
